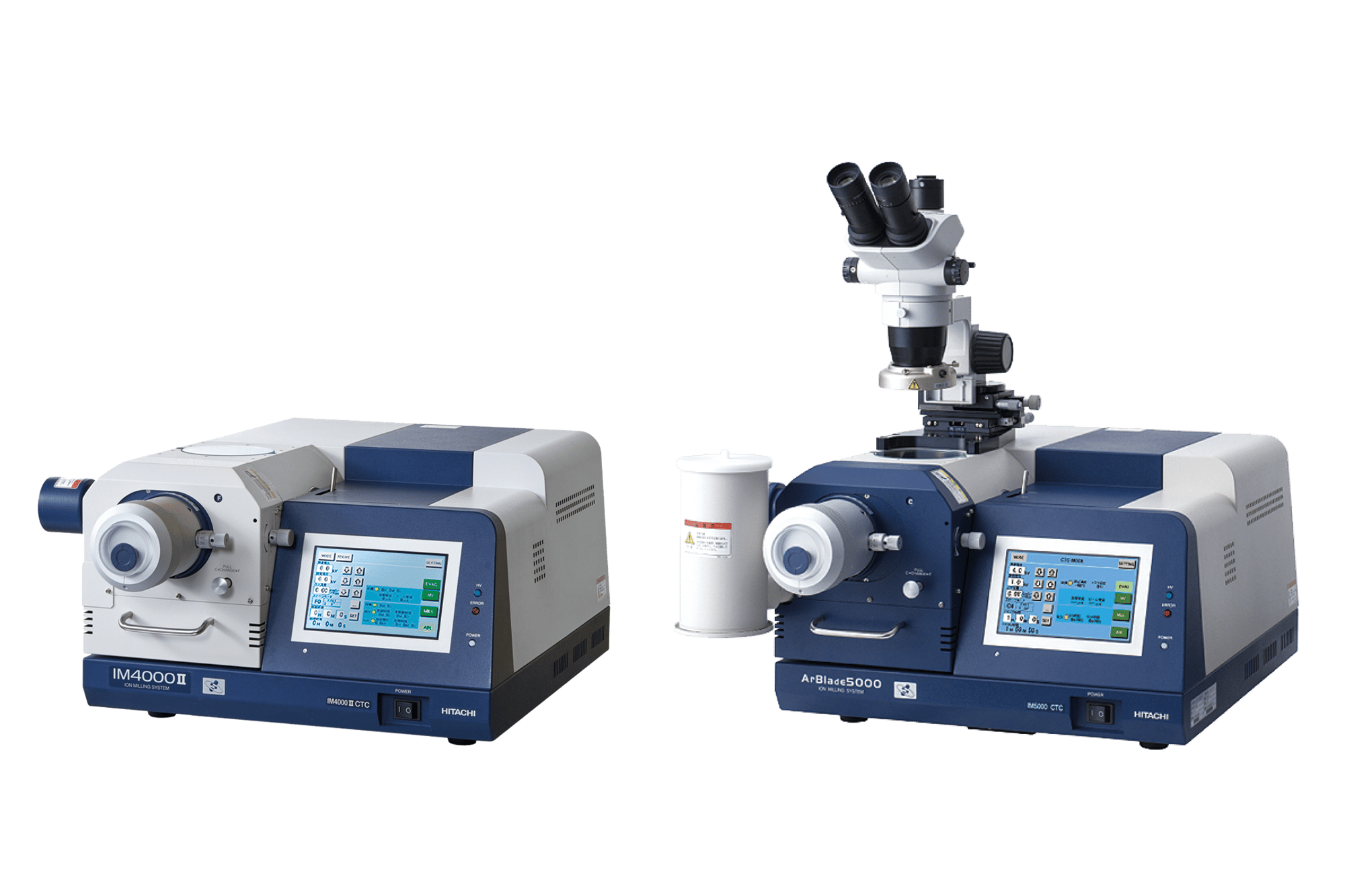

IM4000II und ArBlade 5000

Ionenfräs-Systeme

Hochentwickeltes Ionenfräsen für eine schnelle und hochwertige SEM-Probenvorbereitung.
  • Hohe Fräsgeschwindigkeit: Schnelle und effiziente Probenvorbereitung für harte Materialien
  • Querschnitts- und Flachfräsen: Flexible Optionen für unterschiedliche Anwendungen
  • Kryogenische Kühlung (optional): Reduziert Schäden an temperaturempfindlichen Proben
  • Benutzerfreundliche Schnittstelle: Intuitive Touchscreen-Steuerung für einfache Bedienung
  • Optimiert für SEM & AFM: Kompatibel mit Hitachi und Mikroskopen anderer Hersteller

Überblick

Die Hitachi-Ionenfrässysteme IM4000II und ArBlade 5000 ermöglichen eine hochpräzise Probenvorbereitung für die Rasterelektronenmikroskopie. Ganz gleich, ob Sie Metalle, Halbleiter, Polymere, Keramiken oder Schichtmaterialien analysieren, diese Systeme gewährleisten hochwertige Querschnitte und Oberflächenpolituren mit minimalen Artefakten.
Beide Systeme wurden für die akademische Forschung, die industrielle Qualitätskontrolle und materialwissenschaftliche Labors entwickelt und liefern schnelle, wiederholbare Ergebnisse, die sie für fortschrittliche Elektronenmikroskopieanwendungen unverzichtbar machen.

IM4000II

Das IM4000II ist ein All-in-One-System für Querschnitts- und/oder Flachfräsen und damit eine flexible Option für Labore, die ein einfaches Probenvorbereitungsgerät benötigen.

ArBlade 5000

Das fortschrittlichere ArBlade 5000 zeichnet sich durch eine höhere Fräsgeschwindigkeit und großflächiges Querschnittsfräsen aus und eignet sich daher perfekt für anspruchsvolle Anwendungen und Labore, die einen hohen Durchsatz benötigen

Merkmale und Vorteile

Galerie der Anwendungen
Applications_ArBlade_IM40001

Applications_ArBlade_IM40002

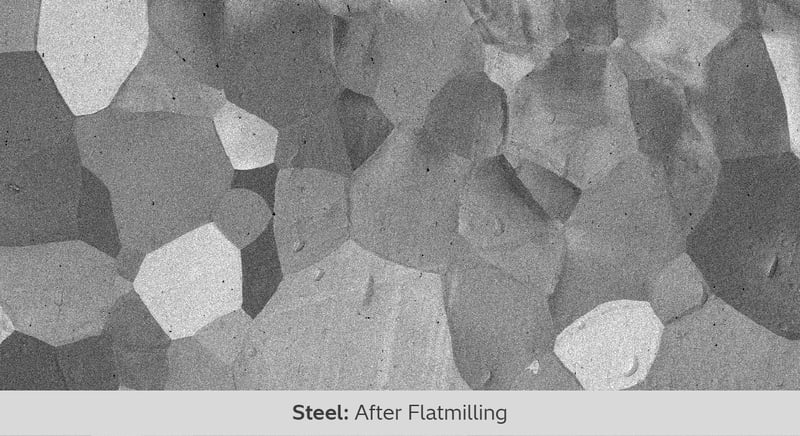

Bereiten Sie Querschnitte von harten Materialien für die Mikrostrukturanalyse vor.


Applications_ArBlade_IM400011

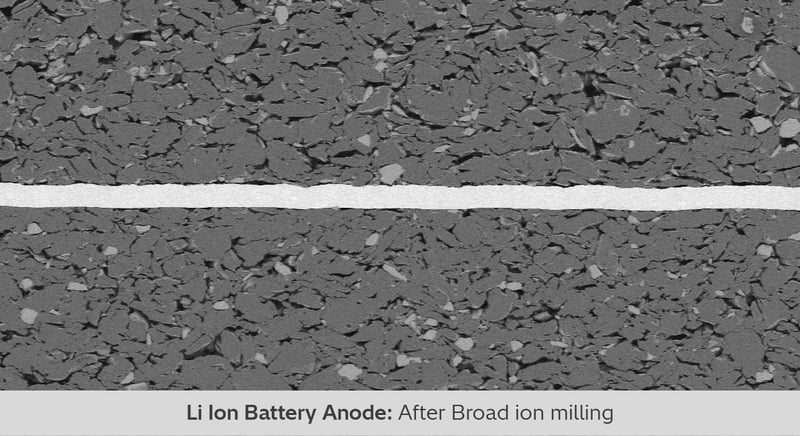

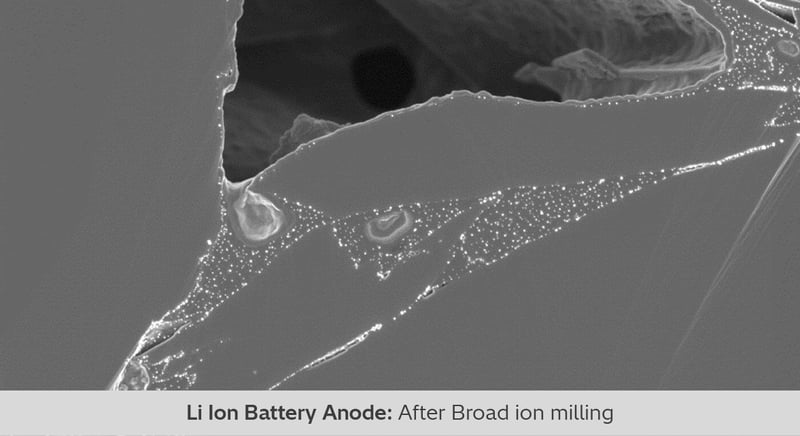

Querschnitt der Anode einer Li-Ionen-Batterie
Applications_ArBlade_IM40003

Applications_ArBlade_IM40004

Schichten und Schnittstellen in integrierten Schaltungen freilegen

Applications_ArBlade_IM40005

Applications_ArBlade_IM40006

Verhinderung von Verformungen bei temperaturempfindlichen Proben

Applications_ArBlade_IM40007

Applications_ArBlade_IM40008

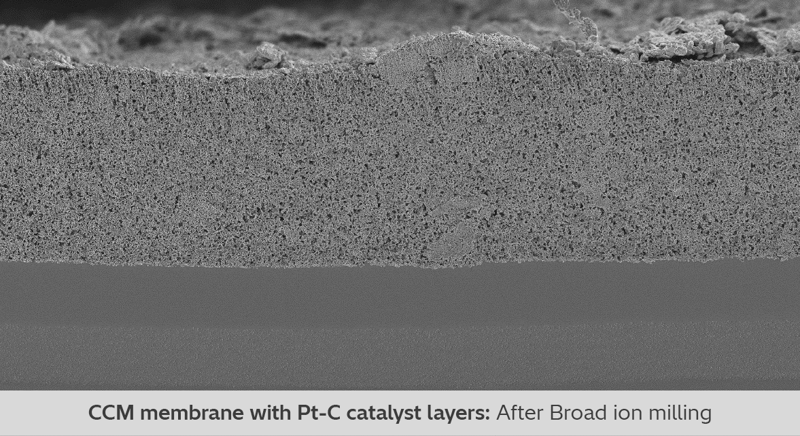

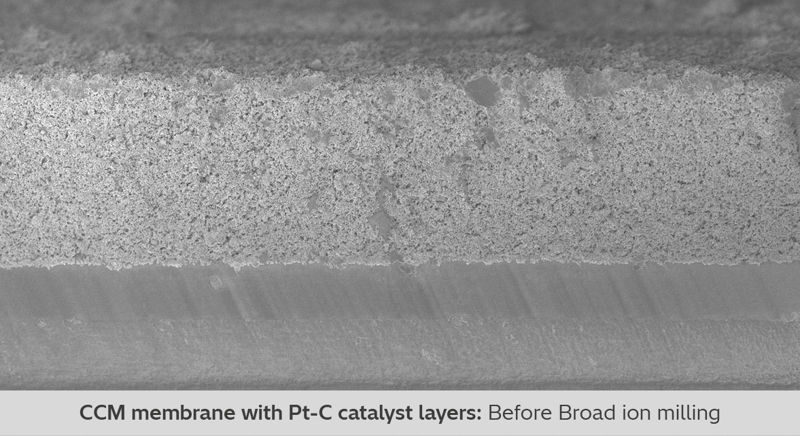

Untersuchung der Schichtzusammensetzung und der Adhäsionsqualität

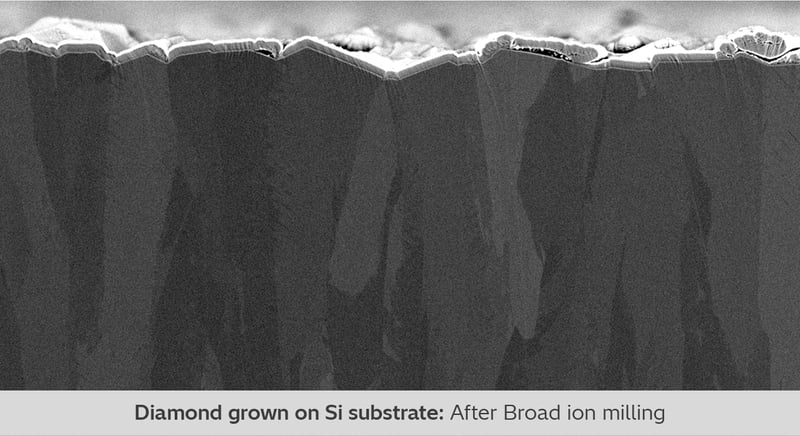

image003 (1)

Applications_ArBlade_IM400012

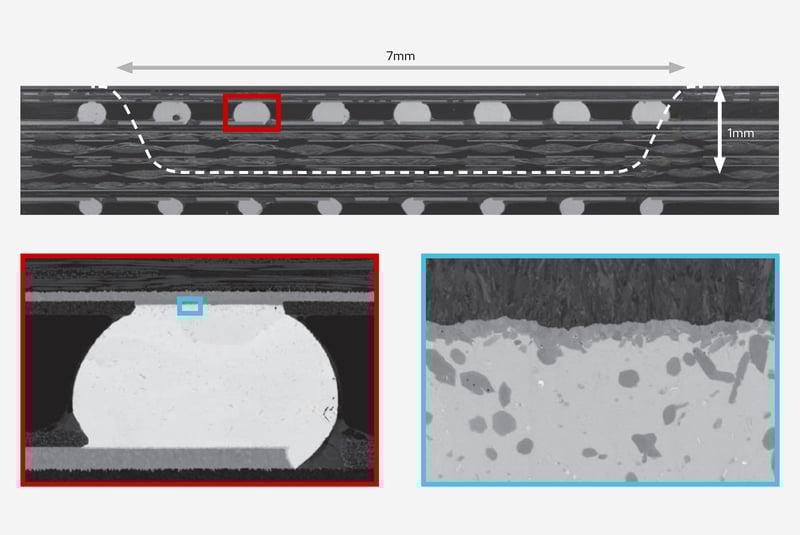

Beispiel für Querschnittsfräsen

Spezifikationen

  IM4000II ArBlade 5000
Verwendetes Gas Ar (Argon)-Gas Ar (Argon)-Gas
Beschleunigungsspannung 0 bis 6kV 0 bis 8kV
Maximale Fräsgeschwindigkeit (geschätzt für Si-Proben und 100 μm Überstand) 500μm/h oder mehr ≥ 1mm/h
Maximale Fräsbreite Nicht verfügbar 10mm
Maximale Probengröße 20(B) x 12(T) x 8(H)mm 20(B) x 12(T) x 8(H)mm
Bewegungsbereich der Probe X: ±7mm, Y: 0 bis +3mm X: ±7mm, Y: 0 bis +3mm
Ionenstrahl Intermittierende Bestrahlung EIN/AUS-Einstellung (1 Sekunde bis 59 Minuten 59 Sekunden) Standardfunktion
Schwenkwinkel ±15°, ±30°, ±40° ±15°, ±30°, ±40°
Großflächiges Querschnittsfräsen Nicht verfügbar Bis zu 10mm Breite
Flacher Fräsbereich φ 32mm φ 32mm
Maximale flachgefräste Probengröße φ 50 x 25(H)mm φ 50 x 25(H) mm
Rotationsgeschwindigkeit 1U/min, 25U/min 1U/min, 25U/min
Neigungsbereich 0 bis 90° 0 bis 90°
Kühltemperaturregelung (optional) 0 bis -100°C über LN2 0 bis -100°C über LN2
Maske für höhere Strahltoleranz (optional) 2x Strahltoleranz (kobaltfrei) 2x Strahltoleranz (kobaltfrei)
Stereomikroskop-Einheit (optional) 15x bis 100x, Binokular/Trinokular 15x bis 100x, binokular/trinokular
